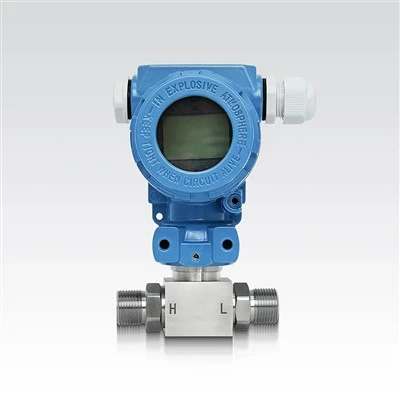

Vysielač rozdielového tlaku



Snímač tlaku / diferenčného tlaku využívajúci-precíznu technológiu silikónového snímača

Elektronický modulárny dizajn

Procesné pripojenie je flexibilné a voliteľné

Integrovaná kalibrácia a teplotný doplnok





Na monitorovanie ventilačných potrubí, filtrov a ventilátorov v priestoroch HVAC, ako aj na meranie hladiny v uzavretých tlakových nádržiach.





Merací prvok využíva poprednú svetovú technológiu vysoko{0}}precíznych kremíkových senzorov, presnosť ± 0,075 %, výstup signálu 4-20 mA a superpozíciu HART. Komunikačný protokol je vhodný na meranie tlaku, diferenčného tlaku a hladiny kvapaliny vo veľkých a stredne veľkých zariadeniach a riadenie výrobného procesu Hustotu statickej kvapaliny je možné merať spolu s originálnou meracou jednotkou Objem alebo hmotnosť kvapaliny možno merať spolu s originálnou meracou jednotkou S originálnym prispôsobením merania na meranie prietoku plynu, pary a kvapaliny.





Technické parametre	Všeobecné použitie: DC 10,5 ~ 45V
Napájanie	Primárna bezpečnostná ochrana proti výbuchu -: DC 10. 5 ~ 26 V ± 0,005 % / 1 V
Výkonový vplyv	DC 4 - 20mA + protokol HART
Výstupný signál	0-600 Ω (pri DC24V) Poznámka: Na komunikáciu s HART manipulátorom je potrebný zaťažovací odpor štandardných 250 ohmov
Prípustné zaťaženie	Najdlhší spojovací kábel je 2 km (0,75 ~ 1,25 štvorcový RVVP kábel pre riadiaci prístroj, krútený pár cez 1 km)
Komunikačný kábel	Poznámka: záťažový odpor 250~600 Ω vrátane odporu kábla pri pracovnom napätí DC24 Poznámka: zaťažovacia kapacita pod 0,55 mF Poznámka: indukčnosť záťaže nižšia ako 3,3 mH Poznámka: pri cene elektrického vedenia je 15 cm, vyhnite sa prosím paralelnému zapojeniu
EMC oblek	SK 1326- 1:2006
Čas odozvy	90 ms
Obdobie tlmenia	Časovú konštantu je možné nastaviť v rámci ďalších 0 ~ 99,9 s
Koeficient autostability	Dá sa nastaviť v rozmedzí 0-2%
Stredná teplota	- 40 ~ + 85 stupeň





· Výstupné charakteristiky: 4 ~ 20 m ADC prúdový výstup, Prekrýva komunikačný protokol HART, Presnosť, úroveň 0,075 %, P 6 KPa plný rozsah

· Materiál tekutej membrány: konvenčná nehrdzavejúca oceľ 316L, voliteľné objednanie tantalu, Ha C

· Hlavné použitie: meranie diferenčného tlaku média, Sprievodný merací prvok zabezpečuje hustotu meraného média, objem, hmotnosť a prietok

· Procesné pripojenie: M20 * 1,5 vonkajší závit, 1 / 4 NPT-18 roztiahnutý, 1 / 2 NPT-14 vnútorný závit, G1 / 2 vonkajší závit

· Dodatočný úvod: možno kombinovať so skupinou dvoch ventilov, troj{0}}skupinou ventilov a skupinou piatich{1}}ventilov pre domácnosť, závit M10 na montáž dlahy







· Rozsah: 0-100Pa 0MPa…4

· Presnosť merania: úroveň 0,075 %, P 40 KPa celý rozsah

· Materiál tekutej membrány: konvenčná nehrdzavejúca oceľ 316L, voliteľný tantal, Ha C, Monel a proces striekania tetrafluoridu

· Hlavné použitie: meranie tlaku potrubného média

· Procesné pripojenie: vonkajší závit M 20 * 1,5, vnútorný závit 1/2 NPT-14, vonkajší závit G 1/2, možno previesť na iné formy procesného pripojenia

· Dodatočný úvod: Môže byť spárovaný s dvojventilovým potrubím, ihlovým ventilom a zariadením na odvádzanie tepla







Diferenčný tlakový vysielač s jednoprírubovým membránovým tesnením sa používa hlavne na kontinuálne meranie hladiny kvapaliny v spracovateľskom priemysle Prírubové membránové tesnenie alebo dvojité prírubové tesnenie, nízkotlaková bočná kapilára



· Rozsah: 0 – 6 kPa... 10MPa a zodpovedajúca úroveň konverzie

· Presnosť merania: úroveň 0,075 %, P 40 KPa celý rozsah

· Kvapalný materiál membrány: konvenčná nehrdzavejúca oceľ 316L, voliteľný tantal, Ha C, Monel a proces striekania tetrafluoridu

· Hlavné použitie: meranie tlaku potrubného média a meranie hladiny kvapaliny v telese atmosferického tlaku

· Procesné pripojenie: bežný štandard HG20592, americký štandard a japonský štandard je možné prispôsobiť

· Dodatočný úvod: dá sa zladiť s oplachovacím krúžkom z materiálu 316
