Aký je vplyv tlakových vĺn na tlakové vysielače MEMS?

V oblasti priemyselných prístrojov sa ako základná technológia objavili snímače tlaku MEMS (Micro-Electro-Mechanical Systems), ktoré ponúkajú vysokú presnosť, kompaktné rozmery a vynikajúcu spoľahlivosť. Ako popredný dodávateľ MEMS tlakových vysielačov som bol svedkom transformačného vplyvu týchto zariadení na rôzne priemyselné odvetvia, od automobilového priemyslu a letectva až po zdravotníctvo a monitorovanie životného prostredia. Jedným aspektom, ktorý sa často stáva pod radarom, ale môže výrazne ovplyvniť výkon MEMS tlakových vysielačov, je vplyv tlakových vĺn.

Pochopenie tlakových vĺn

Tlakové vlny sú poruchy, ktoré sa šíria prostredím, ako je vzduch alebo kvapalina, v dôsledku zmien tlaku. Tieto vlny môžu byť generované rôznymi zdrojmi, vrátane výbuchov, mechanických vibrácií, kolísania prietoku tekutín a akustických emisií. V priemyselnom prostredí môžu tlakové vlny prevládať najmä v aplikáciách zahŕňajúcich vysokorýchlostné prúdenie tekutín, ako sú potrubia, čerpadlá a kompresory.

Charakteristiky tlakových vĺn, ako je amplitúda, frekvencia a trvanie, sa môžu značne líšiť v závislosti od ich zdroja. Napríklad náhla explózia môže vytvoriť krátkodobú tlakovú vlnu s vysokou amplitúdou, zatiaľ čo vibračný stroj môže vytvoriť súvislú tlakovú vlnu s nízkou amplitúdou so špecifickou frekvenciou.

Ako tlakové vlny ovplyvňujú MEMS prevodníky tlaku

Mechanický stres

Prevodníky tlaku MEMS sa zvyčajne skladajú zo snímacieho prvku, zvyčajne tenkej membrány, ktorá sa deformuje v reakcii na zmeny tlaku. Keď tlaková vlna zasiahne membránu, vystaví membránu mechanickému namáhaniu. Tlakové vlny s vysokou amplitúdou môžu spôsobiť nadmernú deformáciu membrány, čo môže časom viesť k mechanickému poškodeniu. To platí najmä vtedy, ak je frekvencia tlakovej vlny blízka vlastnej frekvencii membrány, pretože môže dôjsť k rezonancii, ktorá zosilňuje deformáciu a zvyšuje riziko poškodenia.

Skreslenie signálu

Tlakové vlny môžu tiež spôsobiť skreslenie signálu vo vysielačoch tlaku MEMS. Rýchle zmeny tlaku spojené s tlakovými vlnami môžu mať za následok prechodné elektrické signály zo snímacieho prvku. Tieto prechodné signály nemusia presne reprezentovať skutočný statický tlak, ktorý sa meria, čo vedie k chybám vo výstupnom signáli snímača tlaku. V niektorých prípadoch môže byť skreslenie signálu také závažné, že je ťažké rozlíšiť skutočnú hodnotu tlaku od hluku spôsobeného tlakovou vlnou.

Vplyv teploty

Tlakové vlny môžu vytvárať teplo procesom známym ako adiabatická kompresia a expanzia. Keď tlaková vlna stlačí médium okolo vysielača tlaku MEMS, teplota média sa zvýši. Naopak, keď sa tlaková vlna rozpína, teplota klesá. Tieto teplotné výkyvy môžu ovplyvniť výkon prevodníka tlaku MEMS, pretože elektrické vlastnosti snímacieho prvku sú závislé od teploty. Napríklad zmeny teploty môžu spôsobiť posun nulového bodu a citlivosti snímača tlaku, čo vedie k chybám merania.

Zmiernenie vplyvu tlakových vĺn

Optimalizácia dizajnu

Jedným zo spôsobov, ako zmierniť vplyv tlakových vĺn, je optimalizácia konštrukcie snímača tlaku MEMS. To môže zahŕňať použitie materiálov s vysokou mechanickou pevnosťou, aby membrána odolala mechanickému namáhaniu spôsobenému tlakovými vlnami. Okrem toho je možné optimalizovať geometriu membrány, aby sa znížilo riziko rezonancie. Napríklad membrána s nerovnomernou hrúbkou alebo tvarom môže mať širší rozsah vlastnej frekvencie, takže je menej pravdepodobné, že bude rezonovať s frekvenciou tlakových vĺn.

Spracovanie signálu

Na zníženie vplyvu skreslenia signálu vyvolaného tlakovou vlnou možno použiť aj pokročilé techniky spracovania signálu. Algoritmy digitálneho filtrovania je možné použiť na odstránenie vysokofrekvenčných zložiek signálu spojených s tlakovými vlnami pri zachovaní nízkofrekvenčných zložiek, ktoré predstavujú skutočný statický tlak. V niektorých prípadoch možno použiť viacsenzorové fúzne techniky, kde sa údaje z viacerých tlakových snímačov kombinujú na zlepšenie presnosti merania tlaku.

Izolácia a tlmenie

Na ochranu vysielača tlaku MEMS pred tlakovými vlnami možno použiť metódy fyzickej izolácie a tlmenia. Napríklad medzi zdroj tlaku a tlakový prevodník môže byť inštalovaná tlaková izolačná komora. Táto komora môže pôsobiť ako nárazník, absorbovať a rozptyľovať energiu tlakovej vlny predtým, ako dosiahne snímací prvok. Na zníženie mechanických vibrácií spôsobených tlakovými vlnami možno použiť aj tlmiace materiály, ako je guma alebo pena.

Aplikácie a úvahy v reálnom svete

V mnohých priemyselných aplikáciách je prítomnosť tlakových vĺn nevyhnutnou realitou. Napríklad v ropnom a plynárenskom priemysle sa môžu počas prevádzky potrubí, čerpadiel a ventilov vytvárať tlakové vlny. V leteckom a kozmickom priemysle sú tlakové vlny bežné pri štarte, pristávaní a letových manévroch. V týchto aplikáciách je kľúčové starostlivo zvážiť vplyv tlakových vĺn na MEMS tlakové vysielače.

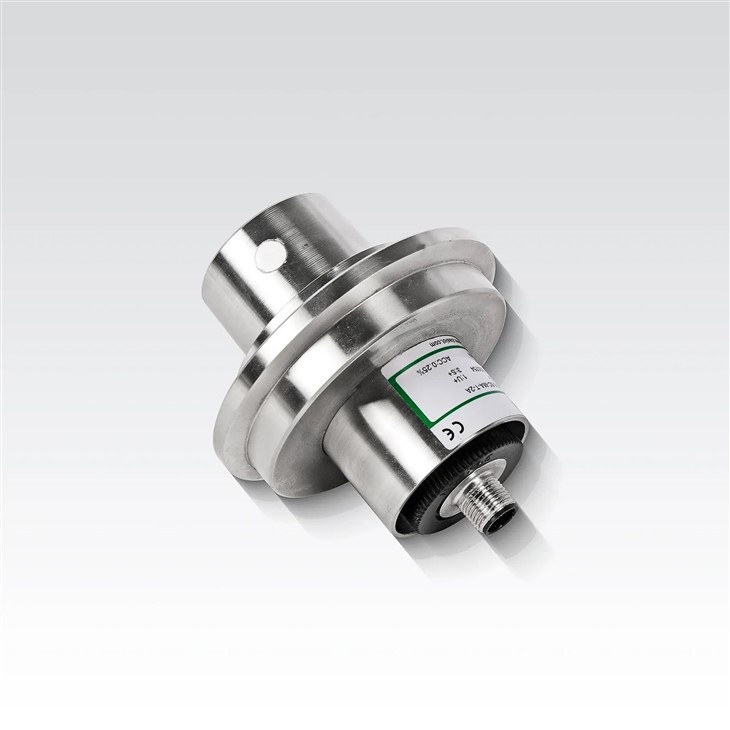

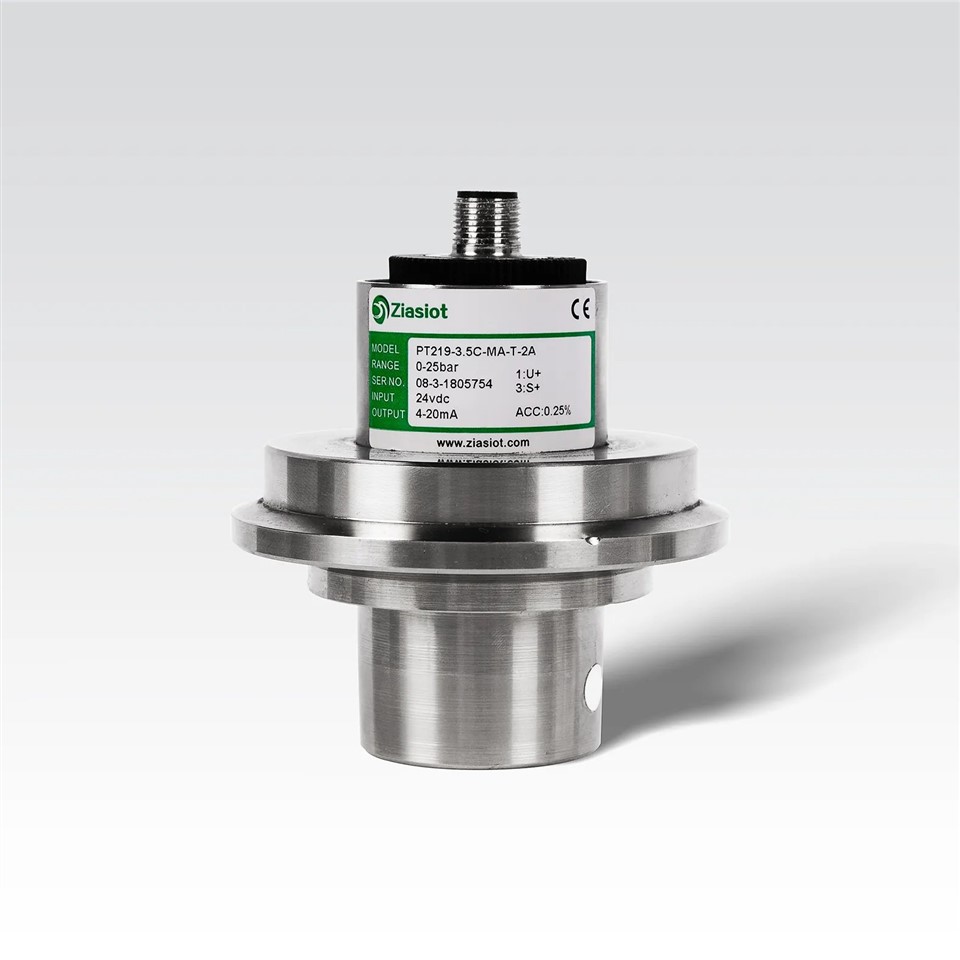

V prípade strojov na razenie štítov sa prevádzka týka vysokotlakových kvapalinových systémov a mechanických vibrácií, ktoré môžu vytvárať výrazné tlakové vlny. nášMEMS tlakový senzor pre štítový tunelovací strojje navrhnutý tak, aby odolal týmto náročným podmienkam. Zahŕňa pokročilé konštrukčné funkcie a algoritmy spracovania signálu, ktoré minimalizujú vplyv tlakových vĺn a zabezpečujú presné a spoľahlivé meranie tlaku.

Záver

Ako dodávateľ MEMS tlakových vysielačov chápem dôležitosť riešenia vplyvu tlakových vĺn na tieto zariadenia. Pochopením mechanizmov, prostredníctvom ktorých tlakové vlny ovplyvňujú vysielače tlaku MEMS, a implementáciou vhodných stratégií na zmiernenie, môžeme zabezpečiť, aby naše produkty poskytovali presný a spoľahlivý výkon aj v tých najnáročnejších prostrediach.

Ak potrebujete kvalitné snímače tlaku MEMS, ktoré odolajú vplyvu tlakových vĺn, pozývame vás, aby ste nás kontaktovali kvôli obstaraniu a ďalšej diskusii. Náš tím odborníkov je pripravený pomôcť vám pri výbere správneho produktu pre vašu konkrétnu aplikáciu.

Referencie

• Smith, J. (2018). Technológia tlakového senzora MEMS: princípy a aplikácie. Springer.
• Johnson, R. (2019). Šírenie tlakových vĺn v kvapalinových systémoch. Elsevier.
• Brown, A. (2020). Spracovanie signálu pre senzorové systémy. Wiley.
