Aký je rozdiel medzi tlakomermi s Bourdonovou trubicou a membránovými tlakomermi?

Ahoj! Ako dodávateľ tlakomerov som už nejaký čas tápal vo všetkých veciach súvisiacich s týmito šikovnými prístrojmi. Jedna otázka, ktorá sa často objavuje, je: "Aký je rozdiel medzi tlakomerom Bourdonovej trubice a membrány?" Poďme sa teda ponoriť a rozobrať to.

Najprv si povedzme o tlakomeroch Bourdonovej trubice. Títo zlí chlapci sú tu už celé veky. Sú ako starí spoľahliví pracanti zo sveta merania tlaku. Základný princíp meradla Bourdonovej trubice je celkom jednoduchý. Vo vnútri meradla je zakrivená trubica, zvyčajne vyrobená z kovu, ako je mosadz alebo nehrdzavejúca oceľ. Keď na vnútornú stranu tejto trubice pôsobí tlak, pokúša sa narovnať. Tento pohyb sa potom prenesie cez rad ozubených kolies a pák na ukazovateľ na čelnej strane tlakomeru, ktorý ukazuje hodnotu tlaku.

Bourdonove trubicové tlakomery sú známe svojou odolnosťou a presnosťou v širokom rozsahu tlakov. Naozaj dobre zvládajú vysoké tlaky, vďaka čomu sú najlepšou voľbou v priemyselných aplikáciách, kde musíte merať napríklad tlak pary v elektrárni alebo hydraulický tlak v ťažkých strojoch. Majú tiež relatívne jednoduchý dizajn, čo znamená, že sa vo všeobecnosti ľahko udržiavajú. Ak sa niečo pokazí, zvyčajne nie je príliš ťažké zistiť, v čom je problém a opraviť ho.

Na druhej strane membránové tlakomery fungujú trochu inak. Namiesto zakrivenej trubice používajú pružnú membránu. Táto membrána je zvyčajne vyrobená z materiálov, ako je guma, kov alebo kombinácia oboch. Keď je tlak aplikovaný na jednu stranu membrány, ohne sa. Toto ohýbanie sa potom prevedie na hodnotu tlaku na čele tlakomeru, často prostredníctvom mechanického spojenia alebo elektrického snímača.

Membránové tlakomery sú skvelé na meranie nízkych tlakov. Sú super citlivé, takže dokážu zachytiť aj tie najmenšie zmeny tlaku. Vďaka tomu sú ideálne pre aplikácie, ako je meranie tlaku plynu v laboratóriu alebo tlaku vo ventilačnom systéme. Je tiež menej pravdepodobné, že budú ovplyvnené vibráciami v porovnaní s trubicovými meradlami Bourdon. Keďže membrána je plochý, flexibilný povrch, dokáže lepšie absorbovať vibrácie, čo znamená presnejšie údaje v prostrediach, kde dochádza k veľkému otrasom.

Teraz si povedzme o niektorých ďalších rozdieloch medzi týmito dvoma typmi meradiel. Čo sa týka veľkosti, Bourdonove trubicové meradlá bývajú o niečo objemnejšie. Zakrivená trubica zaberá viac miesta vo vnútri krytu meradla, takže sú zvyčajne celkovo väčšie. Na druhej strane membránové meradlá môžu byť oveľa menšie, pretože membrána je plochý komponent. Vďaka tomu sú lepšou voľbou, keď pracujete v stiesnených priestoroch a potrebujete meradlo, ktoré sa zmestí na malú plochu.

Presnosť je ďalším dôležitým faktorom. Aj keď oba typy meradiel môžu byť presné, rozsah presnosti sa môže líšiť. Bourdonove trubicové tlakomery sú vo všeobecnosti presnejšie pri vyšších tlakoch, ale ich presnosť môže pri nižších tlakoch trochu klesnúť. Membránové tlakomery, ako som už spomenul, sú extrémne presné pri nízkych tlakoch, ale nemusia byť také presné, pokiaľ ide o meranie skutočne vysokých tlakov.

Náklady je tiež potrebné zvážiť. Bourdonove trubicové tlakomery sú často nákladovo efektívnejšie, najmä pre vysokotlakové aplikácie. Ich jednoduchý dizajn a široké využitie znamenajú, že sú sériovo vyrábané, čo znižuje náklady. Membránové meradlá, najmä tie so špičkovými materiálmi a pokročilými snímačmi, môžu byť drahšie. Ak však potrebujete vysokú citlivosť a presnosť nízkeho tlaku, dodatočné náklady sa môžu oplatiť.

Poďme sa pozrieť na niektoré konkrétne aplikácie, kde tieto meradlá svietia. Ak ste v ropnom a plynárenskom priemysle, Bourdonove trubicové meradlá sú vašou voľbou na meranie tlaku v potrubiach. Vysoké tlaky vyžadujú meradlo, ktoré zvládne namáhanie, a trvanlivosť Bourdonovej trubice z nej robí spoľahlivú možnosť. Pre potravinársky a nápojový priemysel sa často používajú membránové meradlá. Sú skvelé na meranie tlaku v nádržiach, kde sa skladujú alebo spracúvajú potravinové produkty. Vďaka schopnosti presne merať nízke tlaky a skutočnosti, že môžu byť vyrobené z potravinárskych materiálov, sú vhodné pre tento typ aplikácie.

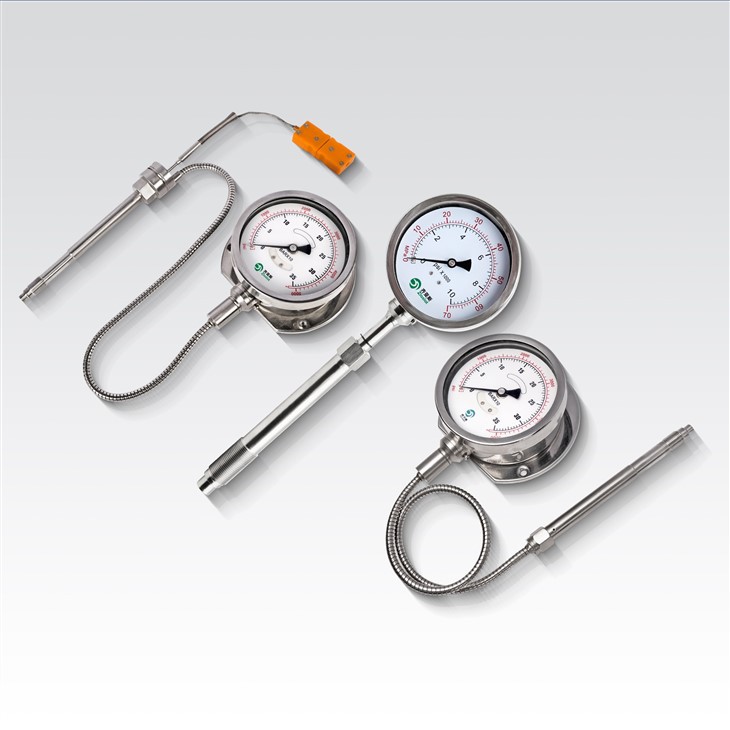

Ak teraz hľadáte tlakomer, máme pre vás skvelý výber. Pozrite si našeVákuový digitálny tlakomer. Ide o špičkovú technológiu, ktorá vám môže poskytnúť presné údaje vo vákuu. Aj my mámeVysokoteplotné mechanické tlakomery taveninypre tie aplikácie, kde musíte merať tlak v podmienkach vysokej teploty. A ak hľadáte niečo modernejšie, našeDigitálne tlakomery taveninyponúkajú digitálne údaje a pokročilé funkcie.

Či už teda potrebujete Bourdonov trubicový manometer pre vysokotlakové priemyselné práce alebo membránový manometer pre nízkotlakové, citlivé aplikácie, máme pre vás pokrytie. Ak máte záujem dozvedieť sa viac alebo chcete začať vyjednávať o kúpe, stačí nás kontaktovať. Sme tu, aby sme vám pomohli nájsť perfektný tlakomer pre vaše potreby.

Referencie

• „Príručka tlakomerov“ – Komplexný sprievodca rôznymi typmi tlakomerov a ich aplikáciami.
• "Industrial Instrumentation and Control" - Učebnica, ktorá pokrýva princípy zariadení na meranie tlaku.
